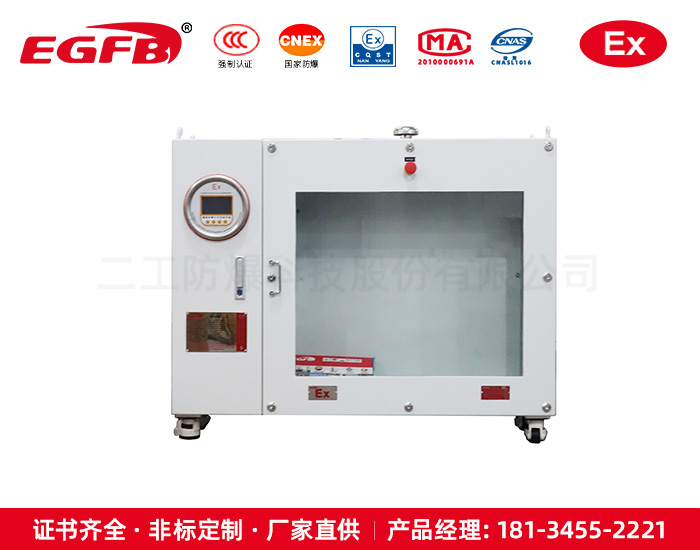

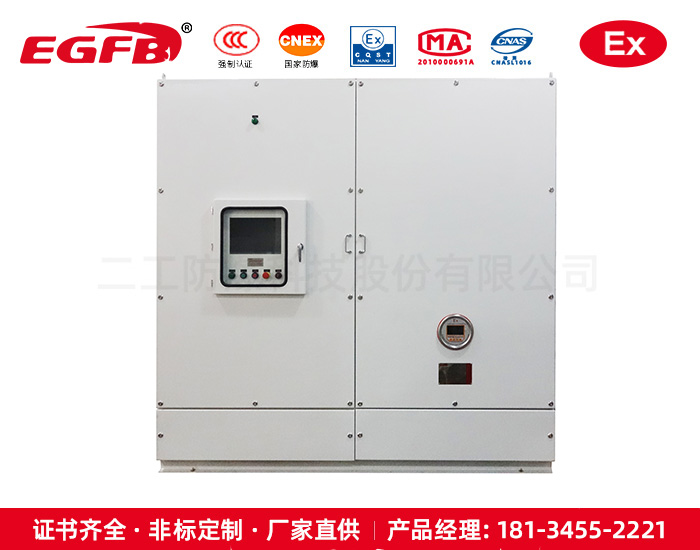

防爆正压柜结构解析

防爆正压柜的结构及原理

1.由正压壳体、自控系统、通风系统、报警系统、配电系统组成。

2.正压通风时，柜内各部压力为0.3MPA<P<0.8MPA，柜内各部正压不小于100PA。

3.本柜内正常运行为200PA<P300PA,当柜内压力低于100PA时，系统自动切断总电源，柜内压力高于400PA时，则泄压阀打开，使柜内保持在正常工作压力范围之内，防止高压冲柜。

4.柜面板上所有操作元件及显示元件均加3001耐油橡胶密封圈，确保密封。

5.柜架为GGD框架整体焊接，上中盖板四周为焊接密封，侧板、门、盖等部位的拼装采用3001耐油橡胶及发泡橡胶密封，并采用螺丝紧固，确保密封性能。本柜壳体承受最大压力3倍不损坏。

6.设置内外接地，接地螺丝钉为M10*30。

7.柜架材质为钢板或不锈钢，2.5MM厚板材。

8.整柜凡有泄漏的地方，采用浇封等进行处理，确保整柜密封性能。

9.正压柜可开启的前后们用特种螺丝与柜体紧固。

10.警告牌内容：运行时严禁打开后门，投运前必须换气30分钟，严格按照《操作手册》操作。

11.本柜体搬运时不得倾斜。磕碰、撬动。必须采用吊装方式。
