VOCS和CEMS在线监测防爆分析小屋使用要求

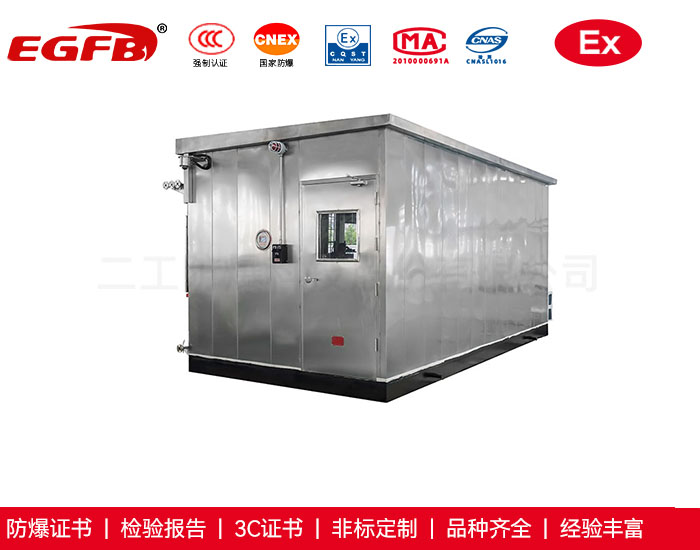

防爆分析小屋是集工业在线仪表的组合、成套、安装应用于一体，并在炼油、化工企业中得到广泛应用。现场分析小屋的规范化、使表的现场安装、维护更加方便，并为仪表提供了良好的操作和运行环境，在工艺装置中得到了越来越多的应用。

防爆小屋的通俗叫法为分析小屋，分析小屋属于通用叫法，行内*的称呼它为正压型防爆分析小屋，而普遍用户还亲切的称呼他为防爆站房，CEMS烟气在线监测系统监控站房，VOCs在线监测分析小屋，cems分析小屋等等叫法，不管什么样的称呼，他们的功能都是一样的，防爆才是重点。

防爆分析小屋 特点

1.使用方便，现场只需提供水、电、气源即可使用；

2.功能多，实现用户现场集中控制、调度指挥、工艺分析、仪表监控；

3.非标定制，可根据用户需求设计尺寸和配置。

正压防爆仪表分析小屋适用范围

1.爆炸性气体环境：1区、2区

2.场所中危险气体或蒸气：IIA、IIB、IIC

3.温度组别：T1～T4

4.环境温度：-20℃～+40℃

5.户内、户外(IP56)

防爆分析小屋 具体参数

1.框架结构：小屋主体由槽钢焊接而成，为框架式结构。为保证负重，侧墙每米加装负重材料一根，墙面各设备均挂装在滑槽挂架上；

2.墙板材质：内外墙板均采用 SS304 不锈钢板，外墙板材厚 1.5mm；内外墙及屋顶和房顶之间充填绝热层材料，墙厚 70mm；房顶外部及底部承重钢梁外露部分做防腐（环氧树脂）涂层；

3.门: 门为外开型非折叠结构。门净尺寸为 2000(H)* 900(W)mm。门上开有一个观察窗，观察窗为双层抗爆安全玻璃窗，中间安装屏蔽钢丝网。每扇门带阻尼限位闭门器和推杆式逃生锁，门外安装有防雨帽的不锈钢孔锁及不锈钢把手；

4.地板:地板为 4mm 厚防滑花纹铝合金板，地板上敷设防滑地板格；

5.房檐：小屋顶部安装板向两侧倾斜(A 型)，防止雨水过大而沿侧墙面流下。防爆小屋顶部四周使用双层屋檐结构，下层房檐具备集中雨水功能，房檐下安装 4 根雨水导流管(每个房角一个)，此导流管延伸至地面，雨水通过此管排放至地面；

6.通风：小屋装有轴流通风机不少于 2 套，其中一套向房内抽气，另一套向屋外排气，每套风机安装开口向下、便于拆卸的防风沙罩；防风罩带百叶窗，风机启动时打开，停止时关闭；风机带联锁控制，每十分钟自动置换一次屋内空气；

7.支架及雨棚：小屋内有标准气瓶固定支架和安全链（4 个），小屋外安装设备的墙面安装防雨棚，防雨棚向外延伸 600mm 宽；

8.采暖：小屋配备冷暖空调及蒸汽暖器，保证屋内温度恒定；

9.联锁：小屋安装联锁报警系统，当小屋VOCs、烟感报警时，应自动启动声光报警器及风机，小屋内配置灭火器（带固定架）；

10.其它：为方便小屋的吊运，小屋屋顶带有起重用的吊耳。小屋及内部电气设备设有铭牌；所有连接点处打有标记号，并注明其走向。小屋密闭、防雨、防尘、隔热。

防爆分析小屋使用注意事项

1.正压防爆小屋整体一点接地，接地电阻＜4Ω。

2.正压防爆小屋室内严禁存放或暂放任何助燃、易燃、可燃物品，严禁存放、暂放强腐蚀性物品。

3.在维护检修时，人在进入分析小屋前，必须在室外通过防爆开关开启隔爆型轴流抽风机。

4.人在小屋内工作时，不要将门关死。若关闭后，一旦出现危险、燃烧等异常状态时，将小屋内的门推杆往外推，门即可开启，保护人身安全。

5.正压防爆小屋内的各种电源箱、接线箱、防爆开关、备用电源等及其连接部分，严禁带电拆卸、松动、卸开。只有在断电后，便携式可燃报警器测试合格后方可进行。

6.正压防爆小屋在日常维护中：检查外围电、气的运行状态，严防电、气出现异常。检查仪表空气供给是否正常。检查样气在预处理过程中有否带水、带液，异常时必须停机排除故障。检查仪表运行状态及在DCS显示（包括历史曲线）有否异常。检查放空管路是否异常。检查分析小屋内各配置、设施、防爆器材连接、管路连接、工作状态、流量压力指示有否异常。

7.严格遵守安全用电守则。

8.每月检查一次分析小屋内防爆风机、可燃气体报警器是否工作正常。

9.室内外照明、事故灯具，若发现不亮后，需断电后，检查环境无可燃的*体后更换灯泡或日光灯。

10.系统配置的防爆仪表、隔爆组件，切忌带电进行处理。严格遵守安全用电规则。
